Секции. 03 Эластичные. Базис-Мебельщик 10

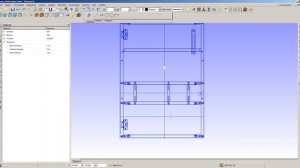

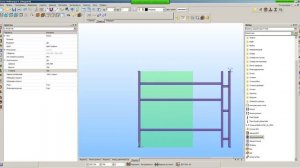

Ранее мы разобрали каких типов фрагменты бывают, теперь познакомимся поближе с Эластичной секцией. Эластичная секция — это группа объектов с габаритной рамкой и назначенной эластичностью. Под «Группой объектов» понимаются: Блок, Сборка, Комплект сборок, Полуфабрикат или Секция. Эластичностью называется способность группы объектов сохранять пропорции определённых пользователем вложенных элементов при изменении размеров. Таким образом пользователь сам решает какие места группы должны растягиваться, а какие - остаться статичными. При создании фрагмента-секции Базис просит указать габариты и если для обычных фрагментов (1-5) эти размеры всегда были только для удобства построения, то, в случае с секциями, это основополагающий параметр, который определяет как построение, так и дальнейшее использование фрагмента-секции. Итак, для введения габаритов предлагается заполнить три поля (ширина/высота/глубина), этим вы создаёте трёхмерную рамку (параллелепипед), которая в дальнейшем позволит установить секцию в некое пространство. Если секцию планируете использовать для объектов, которые должны изменяться только по двум или даже одному направлению, то имеет смысл сразу ставить «ноль» в ненужных полях. Габаритная рамка будет представлена, соответственно, прямоугольником или линией. Но рамка только обозначает границы секции, а для определения законов, по которым она должна растягиваться, нужно перейти в режим эластичности «По плоскостям». Вспомогательные плоскости эластичности могут...
