PHILIPS 32PFL5604H ремонт обход сгоревшего трансформатора инвертора подсветки 2130KP0352A-F

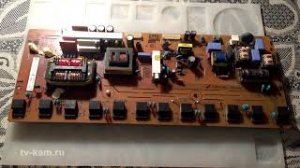

Установлена матрица (LCD-панель) LK315D3GA13 code 199 p/n: 93220268009682 или LC320WUE (SA)(A1). Для питания ламп подсветки применяется инвертор PLHL-T808A, управляется ШИМ-контроллером OZ9966GN (24) , L6599D (16), FAN7530 (8). В преобразователе инвертора установлен трансформатор 2130KP0352A-F. В качестве силовых элементов инвертора применяются ключи типа KMB054N40DA. Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PFL5604H осуществляет модуль питания PLHL-T808A, либо его аналоги c использованием микросхем FSQ510 (7) и силовых ключей типа KHB 5DON50F. MainBoard - основная плата (материнская плата) представляет собой модуль 313912364561, с применением микросхем TDA9996HL/C1,BD8162EKV, IXC375WJN2,PNX85433EH24180, DRX3926KA3 и других. Тюнер HD1816AF/BHXP 3139 147 27671F обеспечивает приём телевизионных программ и настройку на каналы.
