Как определить сечение жилы провода?

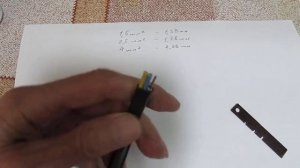

Если вам в руки попал не маркированный кабель или маркировка не читается, то это не беда. Определить сечение жилы можно визуально, если есть с чем сравнивать, т.е. кабель с известной маркировкой, или измерив диаметр жилы, вычислить площадь поперечного сечения по формуле площади круга. Затем выбрать ближайшее значение из стандартного ряда сечений по ГОСТу. Если измерить диаметр жилы провода ВВГ 3х1,5 кв мм и затем вычислить по формуле площади круга сечение, то полученное значение окажется меньше заявленного в маркировке. Особенно это заметно в кабелях произведенных по ТУ. Очень полезно иметь под рукой таблицы в которых указано не только сечение, но и диаметр провода так как в этом случае ничего считать и не надо! Если жила кабеля имеет секторное сечение, то измеряем высоту и ширину сектора и воспользовавшись таблицей определяем площадь сечения. Если жила не сплошная, а состоит из множества тонких волосков следует измерить диаметр и вычислить сечение одного волоска и умножить полученное значение на количество волосков в жиле. Или же скрутите все волоски жилы в один жгут, измерьте диаметр и вычислите площадь сечения. Разница полученных разными способами результатов невелика и не приведет к выбору неправильного стандартного сечения. Если вы хотите заменить алюминиевый провод на медный также воспользуйтесь таблицей. Если старый алюминиевый провод имел сечение 2,5 мм, то сравнивая ток или мощность, согласно таблице, можно определить сечение медного провода подходящего для...
