Как рассчитать конденсатор для обогревателя (Практический расчёт)

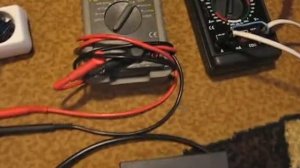

В данном видео описан расчёт конденсатора для обогревателя. Это необходимо для уменьшения потребления электроэнергии и увеличения срока службы обогревателя. Основано ограничение на включении между сетью и потребителем неполярного конденсатора, который ограничивает ток. Расчёты произведены для электроконвекторного настенного обогревателя Saturn ST-HT0472. Обогреватель имеет следующие параметры: 1500 Вт (750 Вт + 750 Вт), 220 В, 6.5 А, 50 Гц. Имеет 4 режима работы: включён 1 нагревательный элемент (750 Вт), включён 2 нагревательный элемент (750 Вт), включены оба нагревательных элемента (1500 Вт) и всё отключено. Мультиметром были замерены сопротивление нагревательного элемента, фактическое напряжение сети и ток потребления обогревателя без конденсатора и с конденсатором. Конденсатор был подключён в разрыв между сетью и потребителем. Сам конденсатор был выбран из серии МБГО на 20 мкФ 500 В. Конденсатор обязательно необходимо выбирать неполярным с запасом по напряжению, которое должно превышать 200 В. В результате измерений были получены значения близкие к расчётным из первого видео. Это связано из-за погрешности измерений, изменений напряжений в сети, отличия фактических и заявленных значений обогревателя и других параметров из предыдущего расчёта. В результате можно считать, что мощность потребления обогревателя уменьшилась с 750 Вт до 300 Вт. В следующем видео будет собрано готовое устройство. Развитие канала: 5168 7554 7326 7447 Группа Telegram: Канал Telegram:
