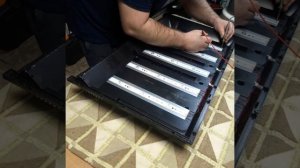

Ремонт подсветки телевизора Supra STV LC32510WL V2N07

Подсветка данного телевизора Supra модели: STV LC32510WL версия: V2N07 немного отличается от других типовых подсветок расположенных позади матрицы. Показано готовое решение уменьшения тока драйвера подсветки на панели: HKC ELECTRONICS (SHEN ZHEN) COMPANY LIMITED HK315WLEDM-EH6GH ST3151A04-7 RoHS который реализован на блоке питания: HKC HKL-320201 REV:1.1 ERP:6003010132 на микросхеме OB3350CP. Телевизор содержит в своём составе Main: CV59SH-J на процессоре TSUMV59XUS A7MKP83C Подсветка состоит из трёх алюминиевых планок по 10 светодиодов на каждой, из двух последовательных цепей с параллельным подключением к драйверу. S - линзы. Две планки одинаковы с последовательными светодиодами: 3BL-T6144102-002B Одна полоса используется совместно и имеет 5 LED на одно плечо и 5 LED на второе плечо: 3BL-T6144102-001B Все длинной 613 мм. Светодиоды 2835 двучиповые с ушами +3в без компенсационного диода, 120 - 140мА , узкая ровная площадка + , широкая с маркером площадка -.
