Подручник для токарного станка своими руками

Аватар автора
Самодельные токарные и сверлильные станки

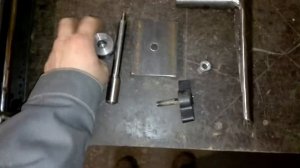

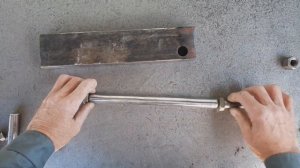

Приветствую всех на канале Топорная работа. Подручник токарного станка по дереву является одной из основных деталей. От конструкции подручника зависит безопасность и удобство работы. Подручник должен легко перестраиваться и надёжно фиксироваться в рабочем положении. Этим требованиям отвечает эксцентриковый зажим. Подручник условно состоит из трёх частей - направляющей, экцентриковый механизм и сам подручник. Для изготовления нужен - один швелер 65х35х270 мм, кругляк 250х20мм, 2 болта М16х50мм, 1 болт М14х70мм, болт барашек М10х40мм, 1 труба диаметром 32х20мм длинной 60мм, труба диаметром 16мм длинной 150мм, 1 втулка диаметром 28х20мм высотой 18мм, 1 высокая гайка М16, 2 гайки М14, гайка М10. Подвижная направляющая из швелера внутри находится экцентриковый механизм, снизу располагается прижимая планка, прижим осуществляется с помощью ручки. Сам подручник изготавливается в зависимости от вида работы но лучше иметь несколько видов для разных работ. Для фиксации используется винт М10 с ручкой. #diy
