Как сделать ТРУБОГИБ Чертежи и пошаговое мобильного профилегиба

Аватар автора
СВОИМИ РУКАМИ

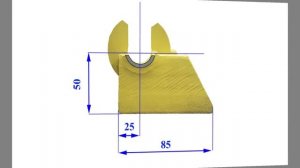

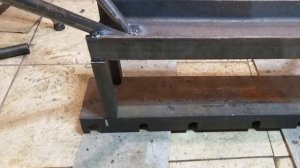

Трубогиб своими руками с чертежами и описанием. ВНИМАНИЕ! на чертеже опорного узла 3:10 ошибка, следует читать R 10. Прошу прощения. В ролике не чертежи в академическом смысле слова, а схемы и эскизы, понятные любому мастеру, даже не обладающему навыками чтения чертежной документации. Все чертежи можно сфотографировать или сделать скриншот экрана. 1. ОСНОВАНИЕ. Это обрезок швеллера №8 (80х40 мм). К нему прикреплены стойки и нижняя часть шарнира домкрата. 2. СТОЙКИ. Это обрезки трубы 40х40х2. Очень важно сделать их точно одинаковыми по длине и выдержать углы 90 градусов: без сварки эти нюансы будут играть большое значение. 3. ЛЕВАЯ ПЛОЩАДКА венчает неподвижную часть конструкции. К ней крепятся в одном из двух возможных положений боковины корпусов подшипников протяжного вала. В обеих площадках, и в правой, и в левой, выполнены прорези для регулировки и фиксации опорных роликов. Критикам, заявляющим, что это невозможно сделать без лазерной установки, посвящаю этот эпизод. 4. БОКОВИНЫ ПРОТЯЖНОГО ВАЛА. Они вырезаны из листа 4-ки и держат на себе корпуса подшипников UCF 205. Отверстие опять обошлось без лазера. Я сверлил ступенчатым сверлом, но можно, например, и коронкой. Диаметр тут может отличаться от указанного, проблем нет. 5. ПЕТЛЯ. Я использовал дверную и усиливал ее накладками из пластин 4 мм. Но вам я категорически советую, если вы собираете агрегат без сварки, найти надежную петлю от двери какого-нибудь автомобиля. 6. ПРАВАЯ ПЛОЩАДКА является почти зеркальным...
