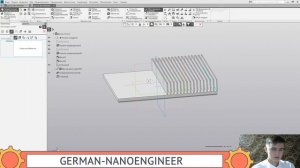

Компас-3D. Листовое моделирование. Радиатор пластинчатый (модель, развертка, чертеж)

Видеоролик про листовое моделирование в САПР Компас-3D детали "Радиатор пластинчатый". Основные формообразующие операции используемые для создания модели: Листовое тело – Отверстие в листовом теле – Развертка. Также в данном уроке рассказывается, как добавить развертку на ассоциативный чертеж. Платформа: Компас-3D v21. Тайминг: 00:00:12 - Вступление 00:00:56 - Начало моделирования захвата 00:01:36 - Построение эскиза радиатора 00:02:19 - Создание через команду «Листовое тело» тела радиатора 00:02:52 - Построение отверстий на горизонтальной стенке радиатора 00:03:31 - Построение отверстия на вертикальной стенке радиатора 00:04:12 - Построение развёртки радиатора 00:04:29 - Создание ассоциативного чертежа. Построение основных видов 00:05:21 - Добавление на чертеж развёртки 00:05:58 - Редактирование основных видов, простановка размеров и добавление технических требований 00:09:58 - Подведения итогов занятия 00:10:26 - Краткий обзор курсов на канале 00:11:01 - Окончание занятия #Компас3Dуроки
