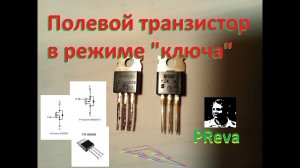

Транзистор в качестве реле. Ключ на полевом транзисторе.

Реле – это электромагнитное коммутационное устройство, предназначенное для установки и разрыва соединений в электрических цепях. Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. По факту, это автоматический выключатель, который соединяет или разъединяет электроцепи при достижении установленных значений или под внешним воздействием. Однако коммутировать мощную нагрузку можно не только с помощью реле. В последнее время широкое распространение получили мощные полевые транзисторы с изолированным затвором. Одно из их главных предназначений – работа в ключевом режиме, т.е. транзистор либо закрыт, либо полностью открыт, когда сопротивление перехода Сток – Исток практически равно нулю. Такие ключи потребляют очень малый входной ток из-за большого входного сопротивления МОП-транзистора. Открыть полевой транзистор можно подав напряжение на затвор относительно его истока. Сравнить работу ключа на полевом транзисторе можно с работой реле – при подаче напряжения на затвор, транзистор откроется и цепь замкнется. при снятии напряжения с затвора – цепь разомкнется и нагрузка будет обесточена. Также ключи на полевых транзисторах имеет перед реле некоторые преимущества. Довольно часто реле выходят из строя из-за повреждения механически подвижных частей, а также подгорания контактов. Транзистор же при правильных условиях эксплуатации имеет гораздо больший срок службы. Обмотка реле потребляет ток, причём иногда...
