СПРУТ-ТП-Нормирование. Урок 9. Проектирование типового техпроцесса

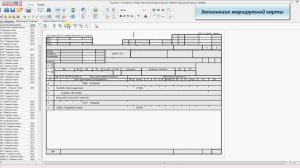

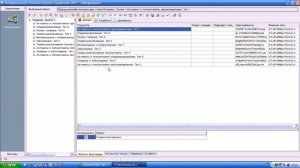

Рассмотрим пример проектирование типового технологического процесса. Создадим Типовой техпроцесс. Введем обозначение АБВГ.123.456.789 ТТП и наименование Типовой ТП. Откроем техпроцесс. В маршрутную карту записывается общая часть ТТП. Заполним маршрутную карту. Зададим основной материал. Труба 76х12 ГОСТ 8734-75 / 10 ГОСТ 1050-88. Заполним техпроцесс. Оформим документ. Будет выполнена нумерация страниц, строк, операций, переходов. Теперь перейдем на закладку "Ведомость ДСЕ к ТТП". В ведомости указываются переменные данные техпроцесса для каждой ДСЕ. Заполнение документа начинается с добавления строки типа С (изделие), в которой укажем ДСЕ, "АБВГ.123.456.780-02, Цилиндр". Далее добавим строку "Тип А (операция)". Укажем в ней номер операции из маршрутной карты - Токарная. Для данной операции введем переменные данные Оборудование – Добавим строку «типа Б (оборудование)» выберем станок. Если переменным данным является время на операцию, то необходимо заполнить поля Тпз и Тшт. Укажем вспомогательный материал. Для этого добавим строку «Типа М (материал)» . Также вспомогательные материал можно указать в «Комплектовочной карте». Добавьте строку "Тип О (переход)". Заполните ее. Введем еще одну деталь. - "АБВГ.123.456.789-01, Втулка". Изменим материал заготовки "Втулки". Для этого добавим строку "Тип М (материал)". Заполним ее. Добавим строку Операция, укажем ее номер. Введем переменные данные для операции. Например, оснастка. Добавим строку типа Т. Добавим строку Операция...
