СПРУТ-ТП-Нормирование. Урок 10. Создание "ТП шаблон"

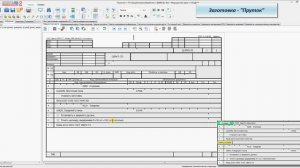

Рассмотри формирование шаблона техпроцесса. Создадим новый объект «ТП шаблон». Введем Обозначение ТП_Вал и Наименование – Изготовление детали типа вал Откроем. Откроется закладка "Шаблон маршрутной карты" с бланком МК. Вначале введем параметры техпроцесса. Нажимаем кнопку "Параметры ТП" . Нажмите кнопку "Создать параметр" Появится окно, заполним Обозначение, Наименование и Тип параметра. Для иллюстрации загрузим эскиз детали. Нажмите кнопку "Загрузить эскиз из файла" Теперь заполним маршрутную карту шаблона. Вставим строку "Операция" Из контекстной закладки выберите операцию - "Отрезная" Добавим строку "Оборудование" и выберите «Ленточная пила». Добавим "Переход" – «Отрезать заготовку», Добавим «Оснастку». Вставьте теперь токарную операцию Операция "Отрезная" будет применяться, если заготовка будет "Пруток", а если заготовка будет "Поковка", то эта операция применяться не будет. Чтобы эти знания отразить в "ТП шаблон..." создадим условие применение этой операции. Вставим перед операцией строку "Начало условия". Появиться строка выделенная зеленым цветом После строки оснастки вставим строку "Конец условия" Появится строка выделенная желтым цветом. Чтобы ввести условие, нажимаем на серое поле с надписью "Условие" Откроется окно мастера написания условий Выберите параметр "Тип заготовки" и вставим его в поле логического условия. Далее нажмите на кнопку = потом кавычки В кавычках вводим слово "Пруток" Итак, операция вместе с оборудованием, переходом и инструментом...
