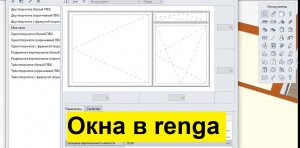

Как поставить окно на крыше в Renga?

Аватар автора
АВТОКАД и РЕВИТ | РЕНГА, КОМПАС-3D, SolidWorks
Создав стены в ренге, появляется необходимость в размещении оконных и дверных проемов. Окна и двери на стены размещаются хорошо, скажем стандартно, но например, если дело касается размещения окна на перекрытии или на крыше, то начинаются сложности, так как окна по умолчанию (по свойствам) "живут" на стене, вертикально. В данном видео рассматриваем наиболее распространенный (и думаю, на сегодня, единственный) вариант/способ размещения окна на кровле в ренге. Упрощенный порядок такой: формируем модель здания, далее на крыше формируем проем инструментом Проем - для того, чтобы понять параметры будущего окна (высота, ширина) создаем разрез поперек созданного проема и проводим измерения; далее в Сборке создаем стену, размещаем окно доводим через параметры высоту и ширину стены до 0,1мм (то есть к толщине и высоте стремящихся к бесконечно малой величине). И потом эту сборку в 3d-виде размещаем через смещения и повороты. Контроль правильности размещения наблюдаем в разрезе, на плане и в...
