Эквивалент нагрузки 50 Ом. Конструкция выходного дня.

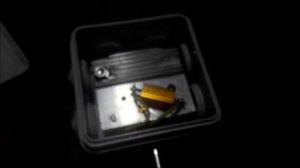

Мой вариант сборки эквивалента нагрузки 50 Ом для настройки радиопередающей аппаратуры. В качестве основного элемента применено сопротивление RFR 50-250, приобретенное на Aliexpress. За основу конструкции был взят радиатор процессора старого ПК. Так же изготовил переходную пластину, из алюминия толщиной 10мм, на которую был закреплен ВЧ разъем. В результате проверки анализатором NanoVNA, данный эквивалент нагрузи получил хорошие результаты в диапазоне КВ (до 40мГц), а так же удовлетворительные результаты на УКВ диапазоне 2М. В диапазоне 70см эквивалент работает с явно худшими параметрами чем заявлено в паспорте сопротивления RFR 50-250.
