Засветка фоторезиста с выдержкой 8 секунд

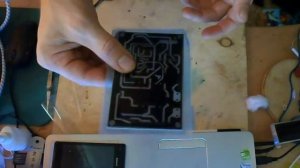

#DigitalCAT_electronics Обзор процесса засветки (экспонирования) печатной платы (PCB) с нанесенным на нее пленочным фоторезистом синими SMT (планарными) светодиодами и результат экспонирования после протравливания фоторезиста. Условия экспонирования: 1. Выдержка экспонирования 8 секунд. 2. Расстояние от источника засветки до поверхности PCB - 28 мм 3. Источник синие LED 3528 1600 штук организованные в два банка по 40 линеек, в линейке 20 LED, ток каждой линейки - 20 мА. Напряжение драйвера 72.5 В Совмещение фотошаблонов по контрольным отверстиям. Прижатие фотошаблона к PCB покрывным стеклом. Толщина стекла 3 мм, толщина фотошаблона 100 мкм.
