БГТУ НГГ Тема: "Изометрия с вырезом ближней четверти". (Часть1). Ручная графика. Аксонометрия.

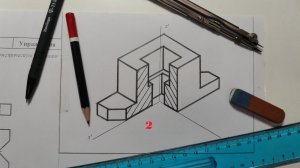

Преподаватель кафедры начертательной геометрии и инженерной графики в карандаше наглядно демонстрирует пример построения аксонометрической проекции, а точнее сказать изометрии несложной детали с вырезом ближней четверти, с целью раскрыть более подробно геометрию детали, показать внутреннее ступенчатое отверстие. Выполнена штриховка тела в том месте, где плоскость разреза рассекает материал. Выполнена обводка, для наглядности. Соблюдена культура чертежа. Простановка размеров не требуется.
