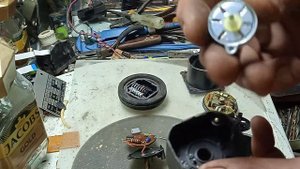

счетчик времени наработки свн2-02 проверка Счетчик состоит из электромеханического и электрического блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с подвесными элементами. При включении питания электронный блок формирует разнополярные электрические импульсы продолжительностью 31мс, амплитудой не менее 4В, период прохождения импульсов одноименной полярности 2с. Указанные импульсы подаются на шаговом двигателе, ротор которого вращается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который через час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т. д. Цифра на втором барабанчике означает количество целых часов, на третьем – десятки часов, на четвертом – сотни часов и т. д.
