Как работает ВРУ 1-11-10 250А

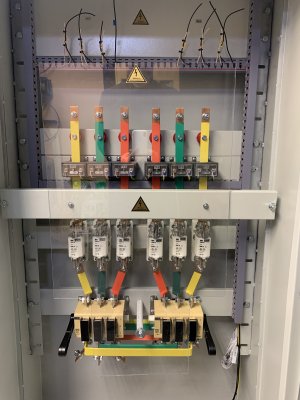

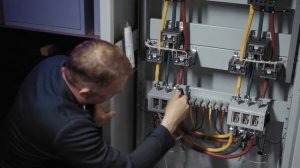

ВРУ 1-11-10 250А/5 — полный разбор принципа перекрёстного переключения между двумя независимыми вводами, защиты от КЗ (ППНИ 250А) и раздельного учёта электроэнергии по каждому выводу. Производство ЭЛЕКТРОКОМПЛЕКТ. Тайм-коды: 0:09 — Вступление 0:20 — Перекрёстное переключение: принцип работы 1:29 — Защита от тока КЗ и перегрузки (ППНИ) 1:50 — Трансформаторы тока, K=250/5=50 2:23 — Учёт электроэнергии по каждому выводу 3:24 — Принцип перекрёстного переключения подробно 3:58 — Снимаем дугогасительные камеры 4:13 — Рукоятка ввода 1 вниз 4:34 — Рукоятка ввода 1 вверх 5:05 — Ввод 1 вниз, ввод 2 вверх 5:56 — От ввода 1 питание нагрузок 1 и 2, ввод 2 без нагрузки 7:02 — Как обесточить обе нагрузки 7:11 — От ввода 2 питание нагрузок 1 и 2 7:20 — Важно для ВРУ на рубильниках ВР32 8:27 — Итоги. Аналог — ВРУ 1-13-20 400А Как работает ВРУ 1-11-10 — принцип перекрёстного переключения ВРУ 1-11-10 — это вводно-распределительное устройство с ручным перекрёстным переключением нагрузок между двумя независимыми вводами от разных трансформаторных подстанций (ТП1 и ТП2). В отличие от АВР — здесь нет автоматики. Переключение ручное, рубильниками типа ВР32. Ключевая особенность «перекрёстной матрицы»: ввод 1 (ТП1) может питать нагрузку 1, нагрузку 2 или обе одновременно. Ввод 2 (ТП2) — аналогично. Это означает, что при выводе ТП1 на плановое обслуживание нагрузка 1 переводится на ТП2 без прекращения электроснабжения. Трансформаторы тока K=250/5 обеспечивают раздельный учёт электроэнергии по...
