Электрическая виброплита СО-309 МИСОМ – устройство и принцип работы

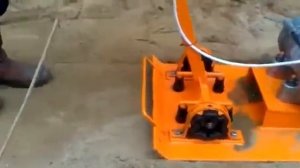

Электрическая виброплита СО-309 МИСОМ применяется при дорожных и строительных работах, чтобы сделать поверхность достаточно плотной. Агрегат работает от сети с напряжением 380 В. Для безопасности оператора движущиеся механизмы виброплиты закрыты механическим кожухом. Управление агрегатом осуществляется посредством пульта. Хранение происходит в сложенном состоянии. На рисунке в фотоальбоме и в видео представлена схема устройства Виброплиты СО-309 МИСОМ. Виброплита представляет собой конструкцию, состоящую из сварного поддона 1, жестко закрепленного на нем вибратора 2, верхней плиты 3, установленной на четырех резиновых амортизаторах 4. На плите 3 установлен электродвигатель 5. Передача крутящего момента от электродвигателя 5 - к эксцентриковому валу вибратора 2 передается посредством клиноременной передачи. На верхней плите 3 закреплено ограждение клиноременной передачи 6 и ручка 7, на которой установлен переключатель электрооборудования 8. На поддоне 1 приварены ручки 9, посредством которых осуществляется погрузка, разгрузка и транспортировка виброплиты на небольшие расстояния. Вибратор 2 представляет собой конструкцию, в корпусе которой установлен эксцентриковый вал. При вращении вала возникает вибрация, передающаяся через корпус вибратора поддону 1. Плита 3 связана с вибрирующим поддоном 1 посредством четырех резиновых амортизаторов 4, установленных горизонтально. Подробности устройства и эксплуатации вы найдете в Паспорте оборудования. ►Электрическая виброплита СО-309...
