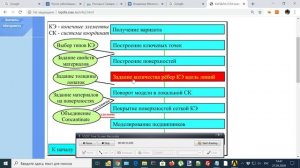

Ротор ч. 1 Обзор методического пособия

Моделирование колебаний ротора турбомашины в T-FLEX Предложено задание, направленное на изучение процесса моделирования динамики роторов газотубинного двигателя или турбонасосного агрегата методом конечных элементов в инженерной системе "T-FLEX Анализ". Рассмотрены объёмная и оболочечная модели ротора. Приведен пример определения собственных частот и форм колебаний ротора и выделения из них критических частот. Для выполнения данной работы обучающемуся необходимо иметь базовые представления о CAD-моделировании. О трёх уровнях построения CAD-модели: что такое эскиз, деталь, сборка. О том, что эскиз строится на плоскостях и гранях деталей. О том, что тела получаются из эскизов посредством операций, и о том, что детали соединяются в сборку через связи, т.е. через взаимное ограничение степеней свободы. Также необходимо знать основные операции: это вытяжка, вырез и поворот вокруг оси. Желательно иметь опыт работы с пакетом T-Flex CAD на начальном уровне.
