HARDOX: сверление Ø50 — пример обработки

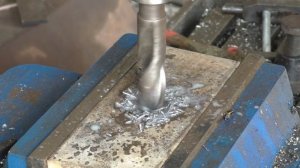

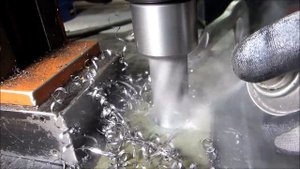

AEMCI — станки с ЧПУ и режущий инструмент Тел.: +7 (992) 006-73-52 • г. Екатеринбург, ул. Фурманова, 109, оф. 702 Показываем сверление отверстия Ø50 в стали HARDOX (износостойкая, высокая твёрдость). В кадре — сборное сверло со сменными пластинами (сквозной подвод СОЖ), жёсткая оснастка, короткий вылет, биение ≤0,01 мм. Работаем без «качелей»: стабильная подача, без пекования, выход контролируем — чтобы не поднять заусенец. Что важно: • оснастка: ER/гидро/термо, вылет — минимальный; стол и деталь притянуты без «плавающих» прокладок; • СОЖ: 8–12% эмульсия или масло, давление 20–30 бар, обязательно сквозной подвод; • кромки: свежая геометрия ISO для закалённых/труднообрабатываемых; • заход: центрирование не нужно (для индексного D50), подвод «в рез» аккуратно, без рывка; • выход: подкладка/подрезка фаски перед сквозным, чтобы не сорвать край. Стартовые режимы (ориентиры): — HARDOX 450: Vc 70–100 м/мин → n ≈ 445–637 об/мин (D=50); f 0,18–0,25 мм/об → Vf ~ 80–160 мм/мин. — HARDOX 500: Vc 50–80 м/мин → n ≈ 318–509 об/мин; f 0,16–0,22 мм/об → Vf ~ 50–110 мм/мин. Формулы: n = 1000·Vc/(π·D); Vf = n·f. Следите за стружкой: должна ломаться, без «лапши» и синевы; звон — признак лишнего вылета/скорости. Типичные косяки и что делать: • «звонит» — короче вылет/ниже Vc, выше СОЖ; • «полосит» стенку — маленькое давление СОЖ/износ пластины; • скол при выходе — фаска заранее/подкладка/снижение подачи на последних 1–2 мм. Нужна подборка режимов под ваш HARDOX, марку и толщину? Сделаем...
