RNTH-220-3 Antenna. Настройка антенны (полуволновой диполь) на 28 МГц

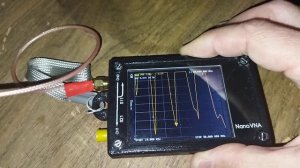

Антенна RNTH-220-3. Настройка полуволнового диполя на 28 МГц Длина диполя 2 x 2.50 = 5м (lambda/2) λ/2=5м λ = 10 m Fрез = 26.240 MГц (Резонанс) λ/2=2x2.74 m = 5.48м λ = 11.0 м Fрез = 24.440 MГц λ/2=2.74+2.74+0.20м = 5.68м λ = 11.4 м Fрез = 23.720 MГц λ/2=2x(2.74+0.20)м = 5.88м λ = 11.8 м Fрез = 22.880 MГц λ/2=2.74+0.20+2.13м = 5.07м λ = 10.1 м Fрез = 25.400 MГц (диполь несимметричный) λ/2=2x2.13=4.26м λ = 8.5 м Fрез = 28.700 MГц, 28.900 МГц При подключении к трансиверу через согласующее устройсво Fрез=28.100 MГц КСВ=1.0 В согласующем устройстве использовалась только индуктивность. 2-я позиция - это L=0.2 мкГн, С=0 пФ Тест антенны. Полуволновой линейный вибратор. QRPP, TX P=60 мВт, F=28 МГц
