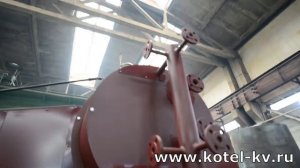

Паровой котел Е 1-9

Аватар автора
Отопление на первом месте
Котел Е 1-9 характеристики: паропроизводительность 1 т пара в час; максимальная температура пара 170 градусов; давление пара 0,9 МПа, 9 кгс / см2; тепловая мощность 0. 74 МВт, 740 КВт; топливо - каменный и бурый уголь; тип котла барабанный. Устройство котла Е 1-9 Паровой котел Е-1-9 серии Е - стальной двух барабанный вертикально-водотрубный естественной циркуляцией с экранированной топочной камерой и конвективным пучком, с ручной топкой паропроизводительностью 1 тонна пара в час с абсолютным давлением пара до 0,9 МПа (9,0 кгс / см2) и температурой на выходе до 170 С, предназначен для работы на твердом топливе - каменный и бурый уголь, может работать на дровах, устанавливается в паровых производственных котельных для выработки технологического пара, работает с принудительной подачей питательной воды. Паровой котел типа Е-1-9 состоит из основных узлов - система трубной с барабанами, ручная колосниковая топка, натрубная теплоизоляция с каркасом и обшивкой, система питания, система управления, тяговое устройство. Трубная система, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующая конвективная структура. Боковые топочные экраны, включены в циркуляционный контур котла через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.
