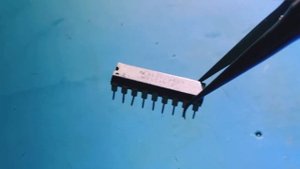

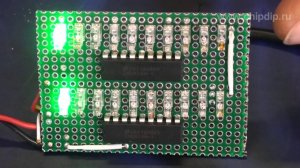

Микросхема LM3914 для светодиодных индикаторов

* Микросхема LM3914 позволяет строить светодиодные индикаторы с линейной характеристикой. Основу микросхемы составляют десять компараторов, на инверсные входы которых через буферный операционный усилитель подается входной сигнал, а прямые входы подключены к выводам резистивного делителя напряжения. Выходы компараторов являются генераторами втекающего тока, что позволяет включать светодиоды без ограничительных резисторов. Индикация может производиться или одним светодиодом или линейкой светящихся светодиодов. Входной сигнал подается на вывод "5" микросхемы, который должен быть на 1.5В...2В меньше напряжения источника питания, подключаемого к выводу "3". Как работает микросхема. Пока напряжение на входе меньше напряжения питания, ни один светодиод не светится. Как только эти напряжения сравниваются, включается светодиод HL1. В режиме "точка", при увеличении входного напряжения, ток по выходу "1" прекращается, и появляется на выводе "2", и так далее. В режиме "столбик" включение очередного светодиода не вызывает гашение предыдущего. Микросхема LM3914 предназначена для построения индикаторов с линейной шкалой, и все резисторы ее делителя имеют одинаковое сопротивление.
