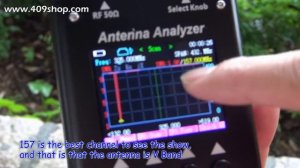

Review of the analyzer Mini 1300. Обзор анализатора Mini 1300.

В качестве поверочных приборов использовался сигнал генератор Rohde Schwarz 100SMB, анализатор спектра Agilent N9010 до 26 ГГц, нагрузка 50 Ом до 16 ГГц Texas Instruments. Стоимость используемого оборудования от 1.3 до 13 млн. рублей. Прибор Mini 1300 позволяет измерять корректно показания КСВ до 500 МГц, далее показания занижаются. На частоте 1300 МГц при нагрузке в 300 Ом отображает значения КСВ = 1.3. Анализатор спектра работает некорректно в всем диапазоне частот, так как в спектре содержаться побочные продукты преобразования. Смотрите видео. Подан сигнал на вход 1 ГГц, анализатор mini 1300 фиксирует в частотном диапазоне от 100 кГц до 800 МГц множество частот, которых не существует в спектре испытательного сигнала. При рассмотрении конструкции оказалось, что на входе используются смесители SA602 с граничной частотой работы 500 МГц, чем вероятно и объясняется некорректная работа измерителя КСВ и анализатора спектра. Генератор анализатора mini 1300 работает до 260 МГц, все частоты выше, это гармоники. Надеюсь, в будущем видеть от других покупателей адекватные отзывы и обзорные статьи, а не восхищенные писки и визги о работе устройства. анализатор mini 1300, mini 1300, антенный анализатор mini 1300, mini 1300 antenna analyzer, антенный анализатор mini 1300 обзор, mini 600 анализатор, антенный анализатор mini 600
