Машины испытательные гидравлические Р-10, Р-50, Р-100 | Обзор разрывных машин серии Р

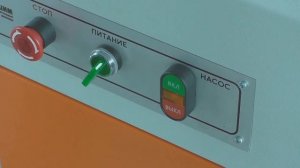

Машины испытательные гидравлические серии Р предназначены для механических испытаний образцов материалов и изделий в режиме растяжения и сжатия. Машины выполнены в вертикальном двухколонном исполнении силовой рамы имеют гидравлическую систему нагружения и модульную конструкцию, состоящую из силозадающего модуля и электрогидравлического шкафа управления. Для проведения испытания используются две зоны: нижняя на разрыв, верхняя на сжатие. Также у всех машин этой серии цельнолитая траверса со встроенным силовым гидроцилиндром, станина со встроенным электроприводом перемещения пассивного захвата, подвижная реверсная рама со встроенным активным захватом и плитой сжатия. --- Разрывная машина Р-10 (100 кН) в базовой модификации - ручное управление с помощью шкафа управления. . Модуль шкафа управления представляет собой блочную конструкцию в нижней части кото-рой расположена насосная установка на которой установлен силоизмерительный блок. Управление скоростью нагружения и разгрузки образца осуществляется с помощью рукоятки на лицевой стороне шкафа управления. Результаты испытания можно наблюдать на шкале, также расположенной на лицевой стороне. Для этого в силоизмерительном блоке расположен торсионный силоизмеритель, который передает усилие от давления масла на шкалу. --- Разрывная машина Р-50 (500 кН) модернизированная - обладает большей максимальной нагрузкой и имеет большие габаритные размеры. Две зоны испытания: нижняя на разрыв, верхняя на сжатие. Основным же отличием...
