Вертикальный нефтегазовый сепаратор

Аватар автора
Отличная уборка

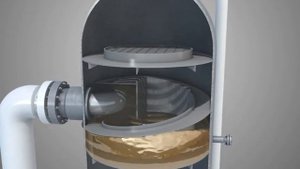

Видео-описание о вертикальном нефтегазовом сепараторе и его роли в технологическом процессе, протекающем на нефтеперерабатывающем заводе (НПЗ). Назначением нефтегазового вертикального сепаратора является обеспечение разделения газоокисленной паровой смеси, окиси углерода, азота, водяной пар и других легких примесей с рабочей температурой 200°C на компоненты: - Газ; - Черный соляр. Сепаратор представляет собой полый стальной вертикальный цилиндр, объем которого подбирается в зависимости от количества проходимой через него смеси. Сепаратор состоит из: - Корпуса, рабочее давление внутри которого 2,5 кгс/см²; - Штуцеров, для ввода газоокисления, пара и вывода продуктов; - Штуцеров для присоединения предохранительного клапана и приборов КИПиА; - Уровнемера, в нижней боковой части цилиндра; - Диафанометра; - Термопары. Для проведения ремонтных работ в корпус верхней боковой части вмонтирован люк-лаз. Сосуд устанавливается на железобетонный фундамент и оборудуется лестницами и площадками с ограждениями для обслуживающего персонала. Внутри сепаратора монтируются горизонтальные отбойные пластины под наклоном вниз 5° и отбойная тарелка конусного типа, состоящая из нескольких конусов, расположенных друг над другом. Нефтегазовый аппарат имеет следующий принцип работы: газоокисление через входной штуцер вводится в нижнюю часть аппарата. Для поддержания рабочей температуры в среднюю часть под пластиной подаётся пар. Проходя вверх по всему объему, смесь отбивается на жидкую...
