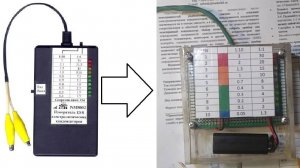

Мастеркит NM8032 от Дмитрия. Улучшенная версия СМД. Измеритель ESR.

Прибор для проверки ESR электролитических конденсаторов MasterKit NM8032. Новая версия, сделанная подписчиком канала Дмитрием - радиолюбителем из Польши. Я консультировал. У Димы получилась очень красивая конструкция. Поддержите лайками. ********* Текст от автора: Технические характеристики: Напряжение питания: 6В (4х1.5В) AAA батареи Размеры прибора: 57х82х33мм Диапазон измеряемых сопротивлений: 0.05-30 Ом Максимальное расстояние между щупами: 40см Вес: 150гр. (с батареями) Мои улучшения: 1. Применение СМД деталей позволило существенно уменьшить размеры печатной платы и используемого корпуса. 2. Конденсаторы С3, С4 в корпусе 1210, составные резисторы R2, R3 в корпусе 1206, позволяют проверять заряженные конденсаторы. 3. Каждая микросхема питается через индуктивность 100мкГн, дополнительно стоят 2 конденсатора 100мкФх16В для фильтрации по питанию. 4. Диоды D1, D2 – стоят максимально близко к микросхеме генератору DA1. 5. Батарейный отсек BH1 крепится при помощи двух винтов М2.5 к двум стойкам впаянным в печатную плату. Нанесен защитный лак. 6. Светодиод HL1 (синий) дополнительно зашунтирован резистором R13 7.5кОм. Это важно, так как этот светодиод отвечает за индикацию самых минимальных значений. 7. Использование переключателей SW1, SW2 с двумя независимыми контактными группами позволило использовать одну группу для переключений в схеме, а другую для коммутации светодиода-индикатора включенного режима. Это удобно для наглядности работы режимов 1:1 и 1:10. Два...
