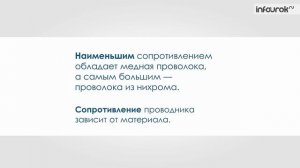

Сопротивление проводника | Зависимость силы тока от напряжение

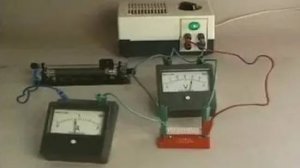

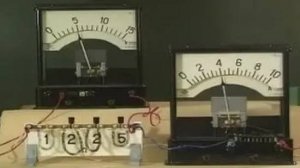

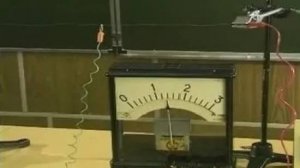

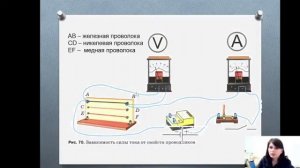

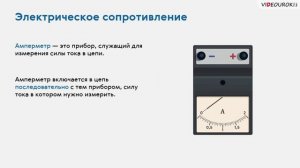

С помощью установки выясним, какого соотношения между силой тока, напряжением и сопротивлениям цепи. В качестве потребителей тока в цепи используется магазин сопротивлений, представляющего собой 4 последовательных проводника, которые могут в различных сочетаниях включатся в цепь. При этом общее сопротивление проводников будет различным. Параллельно магазину сопротивлений подключен Вольтметр, измеряющий напряжения на этом участке цепи. Остальная часть цепи состоит из источника тока, ключа, амперметра и реостата, с помощью которого можно регулировать ток в цепи. Оставим постоянным сопротивления цепи, например 2 Ом. Будем изменять напряжение на этом участке цепи и следить за соответствующими изменениями силы тока. Результаты измерений запишем в таблицу. Как видно из таблицы между силой тока и напряжением на концах проводника, при постоянном сопротивлении существует прямая пропорциональная зависимости. тока
