Дисковые фильтры. Промывка дисковых фильтров с автоматической промывкой. Выбор дисков для фильтра.

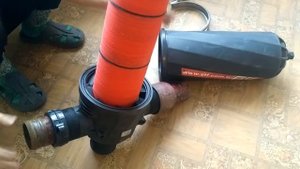

Дисковые фильтры. Фильтрующим элементом дисковых фильтров является пакет специальных дисков , плотно прижатых друг к другу, которые надеваются на промывочную форму. Весь блок размещается в корпусе . В его основании располагаются устройства для коммутации и для разжимания пакета дисков. Клапан управляет потоком воды как в режиме фильтрации, так и в режиме промывки. Для закручивания потока системы Helix на основании блока дисков размещается крыльчатка. На поверхность каждого диска нанесены канавки определенной глубины и ширины , располагающиеся по всей его плоскости. Канавки расположены таким образом, чтобы образовывался значительный угол с радиусом диска. Микроканалы также пресекаются в плоскости соприкосновения дисков, причем таким образом, чтобы образовать сложную трехмерную структуру каналов и пустот (16). В итоге из впадин получается своего рода лабиринт. Когда очищаемая вода, проходит через фильтр (ее путь обозначен на схеме зеленой стрелкой), происходит двухуровневая фильтрация: некоторые частицы загрязнения остаются на поверхности блока дисков, а остальные задерживаются в канавках лабиринта. Промывка дисков может осуществляться при перепаде давления, в заданном режиме по таймеру либо после ручной команды оператора. В этом случае вода начинает двигаться в обратном направлении (на картинке обозначено красной стрелкой), а диски разжимаются. Вода для промывки по касательной траектории подается через специальные промывочные форсунки. Последние размещаются не на оси...
