Регулируемый стабилизатор КР142ЕН22А

Аватар автора
ЧИП и ДИП

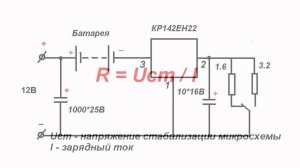

* Микросхема КР142ЕН22А является регулируемым стабилизатором положительного напряжения с малым падением напряжения вход -- выход 1.1В. Микросхема имеет встроенную схему защиты по току, схему защиты от перегрева. Максимальное входное напряжение стабилизатора составляет 35В, регулировка выходного напряжения находится в диапазоне от 1.2В до 34В, при токе до 7.5А. Ближайший аналог данной микросхемы -- линейный стабилизатор LT1083. Сборка регулируемого стабилизатора минимально ограничена комплектующими компонентами. Простота конструкции позволяет самостоятельно изготовить регулируемый, достаточно мощный источник питания на основе данной микросхемы. О компонентах стабилизатора. Исходя из типовой схемы, указанные значения конденсаторов фильтра для устойчивой работы стабилизатора, имеют минимальные значения. На практике эти номиналы составляют тысячи микрофарад. Емкость С2 устанавливается в случае необходимости снизить пульсации выходного напряжения. Подстроечный резистор необходим для установки выходного напряжения. Фланец корпуса микросхемы соединен с выходным выводом, поэтому должен быть изолирован от общего провода. Учитывая максимальную рассеиваемую мощность 30Вт, микросхеме необходим соответствующий теплоотвод.
