КОМПАС-3D. Урок. Обечайка. Сегментация. Листовая деталь №6. Новинки 16 версии | Роман Саляхутдинов

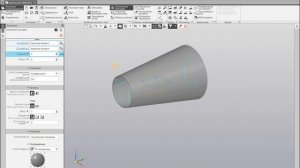

Ранее я показывал, как с помощью команды Обечайка создавать трубы, также мы рассмотрели новую опцию Выбор типа сгиба при создании Обечайки. Сегодня рассмотрим еще одну новую опцию – Сегментация. Создадим новый документ Деталь. Построим эскиз в виде дуги произвольно. Далее на панели Элементы листового тела запустим команду Обечайка. На Панели свойств перейдем на вкладку Сегментация и включим опцию Сегментация. Сегментация – это замена криволинейных участков контура обечайки ап­проксимирующими ломаными, состоящими из сегментов равной длины. В вершинах ло­маных создаются сгибы заданного радиуса. Таким образом сгибы обечайки заменяются набором сгибов. Сегментация доступна для окружностей и эллипсов, а также их дуг. После включения опции Сегментация фантом изменился, доступно четыре способа сегментации: По количеству сегментов; По количеству сегментов; По углу сегмента; По линейному отклонению сегмента. По умолчанию включен способ — По количеству сегментов, n=6, на фантоме видно, как исходный контур обечайки изменится на 6 равных сегментов. Далее рассмотрим пример, где контур обечайки будет содержать несколько дуг. Создадим новый документ Деталь. Создадим эскиз, запустим команду Непрерывный ввод объектов и построим контур обечайки. Контур будет содержать 3 отрезка и 2 дуги. На Панели свойств появится оп­ция Единые параметры. Опция позволяет применить выбранный способ сегментации и значение соответствующего параметра ко всем дугам контура обечайки. Подробности смотрите в...
