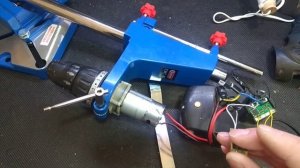

Сверлильный станок из шуруповерта. Его возможности и как сделать с бесплатными чертежами

Как собрать сверлильный станок своими руками. Инструкция, схемы, чертежи. Единственные размеры, которые я тут не буду приводить – упорных перегородок и прижимов внутри корпуса, они у всех будут разными, остальные узлы можете смело собирать, пользуясь этой инструкцией. Труба корпуса – 80х80, труба вертикальной колонки – 40х40х2 мм. Каретка катается по этой стойке. Весь механизм каретки собран внутри боковин из листа «тройки». Внутри установлены 20-ти миллиметровый вал с шестерней и оси подшипников стойки. Вал я хотел оставить в подшипниках скольжения, втулках, но, по настоятельным рекомендациям зрителей, поставил любимые 204 шарикоподшипники, благо дело это не сложное. Подшипники зафиксированы на валу стопорными кольцами из магазина метизов в канавках, прорезанных болгаркой с кругом подходящей толщины. Группа подшипников на осях катает каретку по стойке. При этом недопустимы люфты, чтобы их избежать, коромысло надежно прижимает заднюю пару осей к колонке. Надо отметить, что ВСЯ конструкция получилась очень жесткой, практически без люфтов и зазоров. Рычаги штурвала – старые стойки стабилизатора, шарики из магазина «Все для ковки». Во время испытаний станок показал просто отменную для машины, собранной в гараже, точность сверления. Добиться этого удалось благодаря точно выставленной вертикальной колонке и возможности точных регулировок корпуса в двух плоскостях. Регулировка наклона корпуса осуществляется изменением положения в овальных отверстиях боковин рычага. А...
