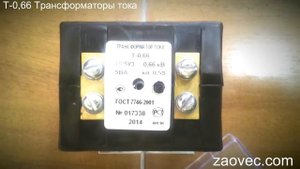

Трансформаторы тока. Подключение. Ассортимент

Трансформа́торы то́ка — предназначены для преобразования больших токов до значений, позволяющих проводить измерение или учёт соответствующими приборами не повреждая схемы. Так же трансформаторы токов широко используют для масштабирования токов больших номиналов в токи, приемлемые по значению для питания устройств релейной защиты и изолирование от цепи высокого напряжения автоматики, к которой имеет доступ обслуживающий электротехнический персонал. Принцип работы трансформаторов разных моделей одинаков - первичная обмотка включается последовательно в цепь с измеряемым переменным током, а во вторичную включаются приборы учёта, амперметры, устройства релейной защиты. Ток, протекающий по вторичной обмотке трансформатора тока, пропорционален току, протекающему в его первичной обмотке. Главные же отличия трансформаторов - в коэффициенте трансформации, зависящему от количества витков во вторичной обмотке и конструктивному способу подключения, отсюда же и их маркировка. Например, если мы видим обозначение ТШП-100/5, то это трансформатор шинный проходной с коэффициентом трансформации в 20 раз. Первичной обмоткой такого трансформатора является сама силовая шина. Последовательность обозначений на маркировке трансформаторов может варьироваться, но как правило, выглядит так: (см видео). Что же касается коэффициента трансформации, то можно привести такой пример – для измерения потребляемой энергии крупными объектами, такими как многоквартирные дома, предприятия и так далее, нужен...
