Видеоурок 1.9. Анализ работы ЦУ в статическом режиме. Часть 2

Аватар автора
Мурат Нсанов. Цифровая микроэлектроника

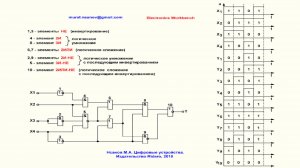

Продолжаем рассматривать пример анализа работы цифрового устройства, построенного на основных логических элементах, в статическом режиме. Здесь мы определим, какие сигналы формируются на выходах всех элементов в процессе работы при заданных значениях входных сигналов. Затем с помощью программы Electronics Workbench проверим, как данное устройство будет функционировать в реальности.
