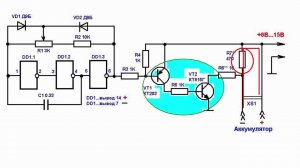

Особенности микросхемы К561ЛН2 и ее применение

* Из многочисленных серий цифровых интегральных схем на полевых транзисторах наибольшее распространение получили микросхемы на комплементарных, т.е. взаимно дополняющих, полевых транзисторах с изолированным затвором. Основой интегральной схемы является инвертор, он состоит из двух полевых транзисторов. Основным его преимуществом является малая статическая мощность, потребляемая от источника питания, что обеспечивается за счет отсутствия сквозного тока в статическом режиме. Эта уникальная способность инвертора положена в основу популярной микросхемы К561ЛН2. Микросхема К561ЛН2 представляет собой шесть логических элементов НЕ с буферным выходом. Микросхема имеет широкий диапазон рабочих напряжений от 3 до 15В. Микросхема не имеет защитных диодов, подключенных к шине питания, это позволяет подавать на ее вход напряжение, превышающее допустимое, поэтому она может быть использована для согласования выходных уровней КМОП со входами ТТЛ-микросхем. В качестве других эксплуатационных характеристик стоит отметить ее высокую нагрузочную способность, высокое входное сопротивление и упрощенное сопряжение со слаботочными источниками входного напряжения. Исключительно малая потребляемая мощность этой микросхемы открыла широкую перспективу применения в технических устройствах с автономным питанием. Не маловажной особенностью микросхемы К561ЛН2 является ее быстродействие, что особенно популярно стало применение различного рода инверторах, генераторах, преобразователях, индикаторах. Не...
