Антенный штатив | Antenna tripod

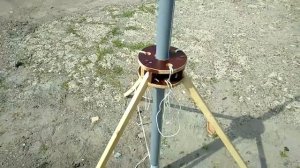

Штатив предназначен для разворачивания антенны или части антенны без привязки к автомобилю или высоким деревьям. Основой штатива служат 3 обработанных бруса 20х30 мм х 1 метр и канализационная труба 50 мм х 1 метр. В штатив устанавливается рыболовная удочка длиной 6.0 метров. Сама конструкция напоминает обычные штатив, только сделано из немного других материалов. Сверху все три основных опорных элемента сходятся в сложный деревянный узел, который выпилен лобзиком из куска ДСП. В нем сходятся три бруса под углом 120 градусов и основная труба. Так же к деревянному узлу можно повесить догруз, у меня это 6 одинаковых бутылок с водой. Снизу трубы стоит заглушка, куда сходятся три регулируемых шнура, не позволяющих штативу терять устойчивое положение. При наличии CAD- или 3D системы моделирования можно изготовить штатив, близкий к заводскому каччеству изготовления. Подобную конструкцию можно использовать для разворачивания флагов на тематических мероприятиях. ----------------- The tripod is designed for unfolding the antenna or part of the antenna without being tied to a car or tall trees. The tripod is based on 3 processed beams of 20x30 mm x 1 meter and a sewer pipe of 50 mm x 1 meter. A fishing rod with a length of 6.0 meters is installed in the tripod. The design itself resembles a conventional tripod, only made of slightly different materials. From above, all three main support elements converge into a complex wooden knot, which is cut with a jigsaw from a piece of chipboard.
