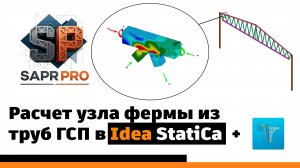

Серия 4. Расчет опорного узла фермы в Idea StatiCa + Tekla + Лира-САПР

Аватар автора
САПР ПРО
В данном материале рассматривается процесс моделирования и поверочного расчета сложного опорного узла: примыкание фермы из ГСП (тип «Молодечно») к полке стальной двутавровой колонны сбоку. ВАЖНОЕ ПРИМЕЧАНИЕ: Этот узел является вариативной моделью, которая показывает на себе сразу весь комплекс нюансов при расчете и проектировании аналогов таких узлов и подлежит в большинстве случаев к адаптации под конкретные конструкции и их расчетные схемы, например, с обычными болтами и с опорным столиком, или с ВП болтами на срез, но без трения и столика и т.д.. Помните, каждый случай обязательно должен быть подтверждён расчетом!!! Исходные данные и этапы подготовки: Процесс проектирования узла опирается на сквозную технологию проектирования: 1. Глобальный расчет: Схема пространственного каркаса и получение расчетных сочетаний усилий (РСУ) выполнены в программном комплексе Лира-САПР. 2. Деталировка: Геометрическая модель узла со всеми фасонками, ребрами жесткости и болтовым соединением импортирована из Tekla Structures. В ходе анализа в IDEA StatiCa решаются следующие инженерные задачи: 1. Сбор и импорт усилий: Перенос расчетных нагрузок из конечно-элементной модели Лира-САПР в расчетную среду узла. 2. Корректировка и доводка: Адаптация узла (расположение болтов, зазоры, типы сварки) для обеспечения корректной работы расчетной схемы. 3. Комплексный анализ НДС: Оценка эквивалентных напряжений и зон возникновения пластических деформаций в элементах узла. 4. Проверка соединительных...
