Механическая обработка лопаток паровых турбин. #турбина #лопатка #механическая_обработка #shorts

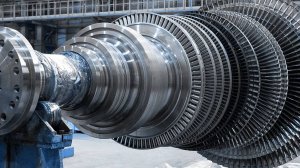

Лопатки паровых турбин и газотурбинных установок (ГТУ) подразделяются на направляющие и рабочие. Направляющие лопатки помещены в статоре, а рабочие закреплены на роторе. Совместно они составляют лопаточный аппарат проточной части. В лопаточном аппарате формируется поток рабочего тела и происходит преобразование тепловой энергии рабочего тела в механическую работу. Рабочие лопатки ГТУ и паровых турбин конструктивно состоят из трех основных частей: хвоста, рабочей части, головки. Каждая из них имеет множество разновидностей. Многие конструкции лопаток паровых турбин имеют сложные пространственные профильные поверхности рабочей части. Сложность поверхности характеризуется большой длиной рабочей части и большой шириной профиля хвостовых сечений, знакопеременной закруткой профильной части, достигающей 70° и более, криволинейными кромками. Большие длина и ширина рабочей части при малых толщинах сечений значительно снижают жесткость. Поверхности рабочей части содержат и утолщения со стороны наружной профильной поверхности около отверстия под скрепляющую проволоку. Указанные и другие признаки конструкций лопаток турбин в значительной степени влияют на выбор технологического процесса механической обработки поверхностей рабочей части лопаток. Открытые турбинные лопатки постоянного профиля могут быть изготовлены из холоднокатаного профильного проката без механической обработки поверхностей рабочей части.
