Машук 40, простой приёмник радиолюбителя по схеме Полякова.

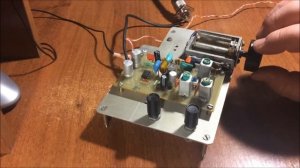

Машук 40, простой приёмник по схеме Полякова на диапазон сорок метров, 7 - 7,2 МГц. Сборка приёмника, применённые детали и модуль. Приёмник работает от любого источника электрической энергии напряжением от 5 и до 15 вольт, переменного или постоянного тока. Имеет внутренний интегральный стабилизатор напряжения. В приёмнике применён модуль УМ1-3 усилитель низкой частоты. Данный модуль УМ1-3 применялся в телевизорах УПИМЦТ в 80-х годах прошлого века. Некоторые модели: «Рубин», «Славутич», «Берёзка», «Кварц», «Иверия», «Чайка», «Рекорд», «Темп», «Горизонт». Для работы модуля необходимо установить перемычку между «земляными» дорожками этого модуля. Если перемычки нет, работать не будет, даже исправный модуль. Это важно. УМ1-3 развивает мощность до 3 Вт на нагрузке сопротивлением не менее 4 Ом. Динамическая головка, подходящих размеров, без подбора по громкости звучания, сопротивлением от 4 ом, любой производитель. Регулировка усиления производится переменным резистором 470 ом. Включён последовательно с резистором 56 Ом. Вывод 6 микросхемы К174УН7. Конденсатор С2, на плате модуля УМ1-3, ёмкостью 500 микрофарад, заменяется на конденсатор 100 микрофарад. Эта замена позволяет уменьшить потребляемый ток модулем, что важно при питании от батареек. При таком изменении емкости конденсатора С2 микросхема К174УН7 может работать без радиатора. Если хотите использовать полную выходную мощность, то С2 можно не менять. Тогда и радиатор охлаждения тоже необходим для микросхемы...
