Установка для шлифовки днищ и обечаек

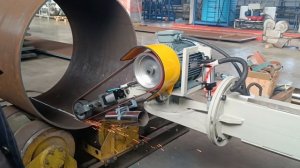

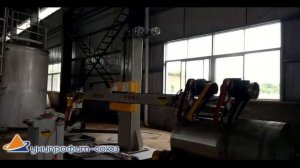

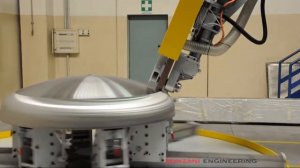

Стенды для шлифовки поверхностей типа XYD представляют собой комплекс оборудования, состоящий из колонны-манипулятора, роликовых вращателей и/или поворотного стола. На конце горизонтальной консоли колонны монтируется шлифовальная плавающая головка. В стандартном исполнении они позволяют осуществлять шлифовку днищ диаметром 800-3000 мм, высотой до 300 мм, весом до 2 т, обечаек диаметром 800-3000 мм, длиной до 3 м (поворотом изделия до 6 м), весом до 2 т. Горизонтальная консоль имеет регулируемую скорость перемещения по вертикали и горизонтали. Для горизонтального перемещения консоли используется механизм рейка-звездочка, для вертикального – цепь-звездочка. Наклон головки относительно обрабатываемой поверхности задается с помощью пневмоцилиндров. Они же осуществляют регулируемый поджим рабочего инструмента к обрабатываемому изделию. Пневмоцилиндр также используется для натяжения шлифовальной ленты. Шлифовальная головка позволяет использовать как шлифовальные ленты, так и различные шлифовальные/полировальные круги. К двигателю головки может подсоединяться специальная штанга для обработки обечаек малого диаметра от 400 мм (дополнительная опция). Процесс шлифовки/полировки регулируется путём установки горизонтальной и вертикальной скорости перемещения шлифовальной головки. Дополнительной опцией является установка контроллера для регулировки скорости вращения привода шлифовальной головки. Имеется три модификации стенда XYD • XYD-1 для обработки обечаек • XYD-2 для...
