Изготовление вал-шестерни на НГФ при помощи самодельной УДГ

Аватар автора
Мастерские руки

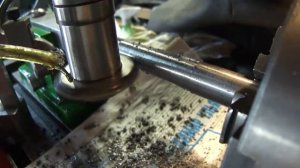

Вот и нашлась работа для самодельной УДГ и задней бабки, количество зубьев 12, модуль 2, фреза номер 1, диаметр вала 28мм . Врезался сразу на всю глубину зуба за один проход, недостатка жесткости не ощутил. Отношение у моей УДГ 1/18, поэтому для деления на 12 выбрал первое попавшееся четное число на диске 32.
