BNC-разъемы серии GB-101

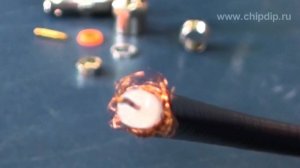

* BNC- разъемы серии GB-101 служат для подключения коаксиального кабеля с волновым сопротивлением 50 и 75 Ом и диаметром до 11 мм. Потери в этих разъемах не превышают 0.3 дБ. Центральная жила в разъемах GB-101 фиксируется пайкой, а оплетка коаксиального кабеля - накруткой.Чертеж разъема серии GB-101 изображен на рисунке. Контактная часть разъемов GB-101 является одинаковой для всех разъемов данной серии. Отличия существуют только в диаметре хвостовой части хвостовой части в зависимости от типа используемого коаксиального кабеля. Типы применяемых кабелей показаны в таблице. Разъемы серии GB-101 одинаково пригодны для применения коаксиальных кабелей как с волновым сопротивление 50 Ом, так и кабелей с волновым сопротивлением 75 Ом. Однако, следует иметь в виду, что при использовании коаксиального кабеля с меньшим диаметром, возможны дополнительные потери, вызванные образованием дополнительной емкости между кабелем и разъемом.
