L293D — драйвер двигателей двухканальный Микросхема

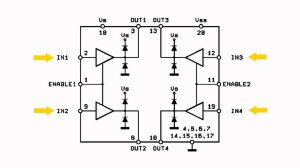

L293D — драйвер двигателей двухканальный со встроенными защитными диодами +панелька (DIP16) Напряжение питания микросхемы ( V SS ) 4.5....36В Напряжения питания двигателей ( VS ) VSS ...36В Ток двигателя 600мА (1.5А имп.) Подробнее о работе с L293D можно прочитать в статье Arduino и драйвер двигателей L293D Ещё про использование L293D Документация (datasheet) L293/L293D L293DNE=L293D Наличие защитных диодов означает буква "D", идущие следом буквы - обозначение типа корпуса (форма ножек) и вида заводской упаковки см. документацию. (Про букву D - первая страница, жырным шрифтом, последняя сторчка списка фич. Таблица корпусов/упаковок на первой странице, чертежи корпусов "N" и "NE" на последних). L293D содержит два драйвера для управления электродвигателями небольшой мощности. Имеет две пары входов для управляющих сигналов и две пары выходов для подключения электромоторов. Кроме того, у L293D есть два входа для включения каждого из драйверов. Эти входы используются для управления скоростью вращения электромоторов с помощью ШИМ (PWM). Рассмотрим блок-схему L293D, приведённую в datasheet-е (нумерация для SO-корпуса): К выходам OUTPUT1 и OUTPUT2 подключается электромотор MOTOR1 (для микросхемы в DIP-корпусе -- ножки 3 и 6). Соответственно MOTOR2 подключается к выходам OUTPUT3 и OUTPUT4 (ножки 11 и 14). Сигналы, подаваемые на ENABLE1(2) управляют соответствующим драйвером (ножки 1 и 9...
