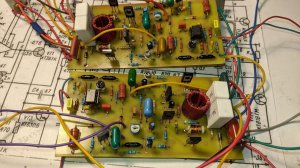

Усилитель Зуева-1984г с небольшой тех. доработкой печатной платы (1 часть)

1) Во избежание лишних наводок, было решено изменить печатную плату, поставить выходные транзисторы на её, через алюминиевый уголок, который прикручивается к общему теплоотводу. 2) Разъединить штатное питание на плате от ОУ и подключить отдельное питание (отдельные обмотки на трансформаторе для каждого ОУ) 3) Для облегчения регулировки триггерной защиты установлен регулировочный, многооборотный резистор "3296W-1-202LF" (2кОм) R-26 (под такой же тип резистора разведена плата на регулировку "Нуля" и "Ток покоя") 4) Со стороны монтажа так-же добавлены танталовые smd конденсаторы (желтые) - Их хорошо видно на скрине ниже по ссылке "Фото печатной платы (низ)" Для дополнительной фильтрации по питанию ОУ. Ссылки на печатные платы Переходной теплоотвод между платой и общим теплоотводом (масштаб 1:1) -
