Пайка латунью Л63 твёрдосплавных пластин Т5К10 на резцы с флюсом ПВ209Х.

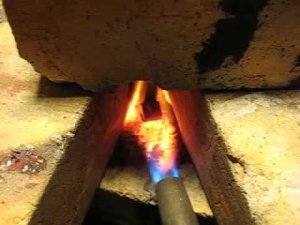

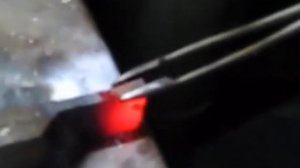

Видео крайне скучное, никаких новых идей по пайке резцов нет. Ну может только то что латунь добыл из старой советской душевой стойки, флюс для пайки не бура, а более новый и более качественный ПВ209Х, он кстати годится для пайки нержавейки, но желательно водой разводить один к одному. И может кого заинтересует способ удержания твёрдосплавной пластины на резце во время пайки. Если паять в горне или ТВЧ, то никаких ухищрений не надо, а вот при пайке газовой горелкой, пластинку сдувает пламенем, поэтому я электросваркой ставлю прихватку приваривая пластину к резцу, и уже потом спокойно паяю латунью, не заботясь что пластина сдвинется или всплывёт на расплавленной латуни. И кстати, на прихватке электросваркой зазор минимальный, и слой латуни соответственно минимальный, как и рекомендуют. Я пробовал паять контактной сваркой, но велик риск перегреть пластину и она может треснуть при нагреве, а горелкой довольно легко контролировать нагрев. Жаль у меня нет светофильтров для качественной съёмки, глазами видно хорошо, а вот на камеру не очень, у неё другой спектр чувствительности и пламя желтит, только иногда видно пламя горелки на просвет, центральное пламя должно быть слегка окислительным, длинной 30-20 мм, если сделать более жёсткое, то латунь может вскипать и окисляться....
