ЦД.4. Требования к двигателю

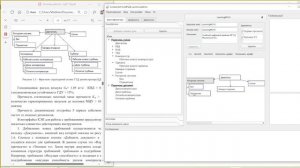

На вкладке «Документы» задаются требования. Для этого сначала создаётся документ (по сути, каталог), например, «Техническое задание на малоразмерный ГТД», а затем внутри него создаются отдельные требования и подтребования. Используя кнопку «Добавить документ» вкладки «Документы», создайте два документа «ТЗ на МГТД» и «Нормы прочности». Затем добавьте в документы все требования из таблиц 1.6, 1.7, 1.8, 1.9. Фрагмент окна «Документы» КЭП для Демонстратора ЦД ГТД показан на рисунке 1.6, а окна создания/редактирования требования на рисунке 2.2. При создании каждого требования перетаскивайте из раздела «Узлы/детали» в поле «Узлы, элементы, детали и т.п.» узлы и детали, на которые распространяется данное требование. При этом сначала перетаскивается улел, а подузлы и детали нужно перетаскивать на блок узла, к которому они должны привязываться. Например, для требования «Ресурс горячей части» сначала перетащите в окно «Узлы, элементы, детали и т.п.» узел «Турбина». Затем перетащите подузел «Рабочее колесо турбины» на блок «Турбина» в окне «Узлы, элементы, детали и т.п.». Также, руководствуясь знаниями о порядке проектирования ГТД, самостоятельно перетащите в соответствующие поля окна создания требования категории и этапы жизненного цикла со вкладки «Идентификаторы».
