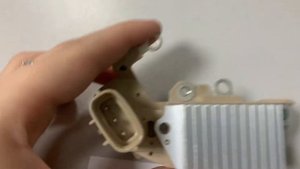

Реле регулятор для генератора 140А.mp4

Многофункциональный регулятор напряжения со щёточным узлом МФРН 8491.3702 для генератора 140А НИВА 21214 - 9412.3701С - 140А; НИВА 2123 - 9402.3701-04С - 140А; Параметры Значения Диапазон рабочих температур, ˚С - 50 …+125 Напряжение регулирования с АкБ при t = 25±10˚С и нагрузке генератора 5А, В 14,25 … 14,75 Максимальный ток выходной цепи, А 5,0 Коэффициент термокомпенсации Uрег, мВ/˚С -7,0 ± 1,5 Остаточное напряжение на выходе при токе 5А, В не более 0,8 Верхний порог индикации по выходу, В 16,1 … 17,2 Нижний порог индикации по выходу, В 10,6 … 11,7 Порог индикации по низкому фазному напряжению, В 3,5… 8,0 Длительность плавного подключения нагрузки (LRC-функция), сек 2,5 ± 0,5 Максимально допустимое длительное воздействие повышенного напряжения питания, В 30 Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В тип импульсов 5, степень жѐсткости II, функциональный класс В Пороговый ток защиты по цепи возбуждения, А 7,0 … 12,0. Пороговый ток защиты по цепи индикаторного элемента, А 1,0 … 2,0. Многофункциональный регулятор напряжения со щёточным узлом 8491.3702 предназначен для автоматического регулирования напряжения на выходе генератора в заданных пределах во всех режимах работы системы электрооборудования, при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Для сглаживания переходных процессов и уменьшения механических нагрузок на приводной ремень генератора регулятор напряжения имеет функции плавного...
