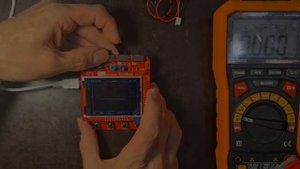

DSO138mini Calibrate Analog Gain - калибровка "аналогового канала" усиления. И "калибровка нуля".

Аватар автора
Домашний техноассистент: техника и устройства
1. Calibrate Analog Gain - калибровка "аналогового канала" усиления. Переместить курсор в выбор источника синхронизации и удерживать 3сек. "ОК", предварительно соединив вход осциллографа с "3,3v" Выполнить инструкции с экрана. 2. VPos Alignment - "калибровка нуля". Суть программно компенсируются дрейфы ОУ на всех пределах измерения. Для начала режима нужно загнать кнопкой SEL активную позицию после чего подержать нажатой более 3 сек кн. ОК. Далее - управлять ползунковыми переключателями по подсказкам на экране.
