Как проверить мультиметром наличие импульсного сигнала .

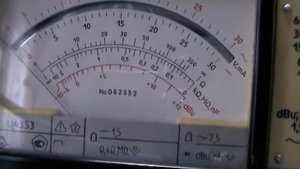

В некоторых случаях наличие импульсного сигнала можно обнаружить мультиметром . Для начала нужно убедиться , что пульсации блока питания , питающий исследуемую схему близки к нулю . Для этого переводят мультиметр на измерение переменного напряжения и проверяют все напряжения блока питания . Мультиметр должен показывать напряжения на выходе блока питания близко к нулю , при измерении постоянного напряжения - должен показывать номинальные напряжения . Далее к исследуемой точке подключаем мультиметр , в режиме измерения переменного напряжения . Если мультиметр показывает напряжение несколько вольт - то сигнал какой то есть . Напряжение зависит от амплитуды и скважность импульсного сигнала . Также можно определить смещение по постоянной составляющей - для этого мультиметр переводят в режим измерения постоянного напряжения . Если напряжение постоянной составляющей равно нулю , но есть переменная составляющая - то сигнал скорее всего симметричный по положительной и отрицательной составляющей - то есть двухполярный .
