Применение двухполюсного тумблера для ...

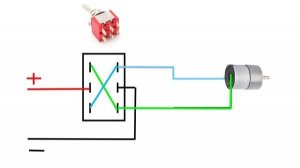

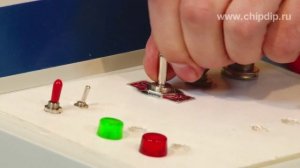

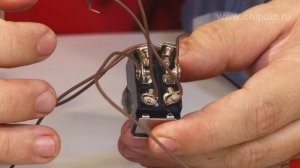

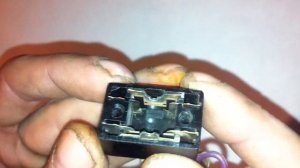

* Как правило, одним из основных применений тумблера является его использования в качестве обычного выключателя.То есть, переключаем рычажок тумблера в рабочее положение и подается питание на потребитель, будь то лампа, электродвигатель, или какое-либо электротехническое устройство.Однако, двухполюсный (или двухканальный) тумблер возможно использовать не только в качестве выключателя, но и в качестве простейшего устройства, позволяющего производить не только коммутацию электрических цепей, но и их перекоммутацию, например, изменяя полярность подключения исполнительного механизма.Давайте, на практике попробуем применить двухполюсный тумблер для изменения направления вращения электродвигателя.Как мы видим, такой тумблер имеет три пары контактов.Средняя пара является общей, то есть на нее подается коммутируемое напряжение.Две пары контактов, расположенные по бокам от общей пары являются исполнительными. Через них коммутируется управляющее напряжение для передачи на исполнительный механизм.Итак, на среднюю пару контактов подаем напряжение питания электродвигателя. С исполнительной пары - снимаем напряжение для запуска двигателя.Мы видим, что при переключении рычажка в рабочее положение двигатель начинает вращаться, а при переключении рычажка в среднее положение - двигатель останавливается.Теперь произведем несложную операцию - соединим исполнительные контакты между собой "крест-накрест" и попробуем переключать рычажок тумблера в любое из рабочих положений. Мы увидим, что в...
